DMX 512小知識
2018/8/25 8:45:46??????點擊：
DMX 512協議是Digital
Multiplex的縮寫，是燈光行業數字化設備的通用信號控制協議，同時也是是一種國際協議。
USITT
DMX512/1990是調光和燈光控制臺數據傳輸標準，是娛樂燈光領域常用的控制協議。以前0-10V模擬控制用的比較多，現在DMX512是娛樂燈光行業最主要的控制協議。USITT
DMX512/1990是由美國劇場技術協會USITT提出的。最原始的版本出版于1986年，在1990年做了修改。

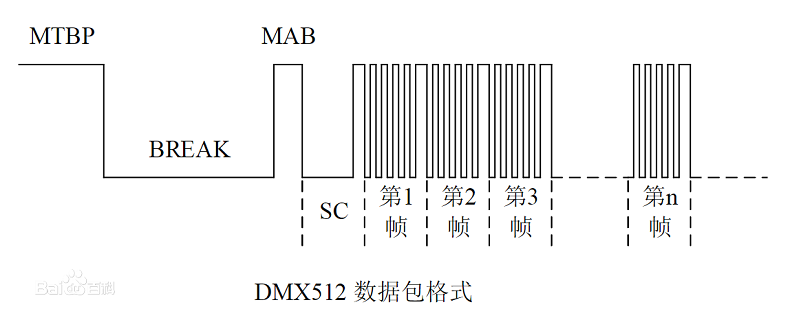

該協議以幀為單位，每幀數據由同步頭和512個字節組成，以符合EIA 485標準的串行方式進行數據發送和接收，數據傳輸速率為250KBit/秒。一個字節又和一個起始位和兩個結束位一起組成一個幀。第一個字節是起始字節，接下來的字節是傳送到控制設備上的數據。這一標準最開始是為調光器設計的，所以控制數據的第一個是回路1的，第二個字節給回路2，依次類推，直到最后一個字節傳給第512回路。DMX512控制協議假設接收器的最小存儲量，即使沒有一個字節改變，也會連續不斷的發送信息（
DMX 512協議是數字化燈光系統應用的基礎。
DMX512是圍繞工業標準EIA485接口設計的。EIA485屬于接口、電壓、電流等的“電”端。
系統是基于沿著屏蔽導體雙絞線的向下對稱發送而建立的。這種纏繞結構確保所產生的干擾會同樣地作用于兩個信號，因此保證了一致的數字定相。所用的導線應該是由一條或兩條雙絞線、箔片和編織篩所構成的合適的數據導線。對稱音頻導線則不能完成這個工作。
通常地，就如任何網段一樣，導線兩頭應該有兩個終端。燈光控制臺通常在一頭作為終端，而另一頭應該只有一個120Ω的電阻。EIA485規范只支持“雛菊鏈”或每段上最多以32個“單元負載”所構成的串行網絡。制造商聲稱每段可以長達1000m。但是，要特別指出的是，中繼器的作用應該考慮到700m或800m左右，這樣可以防止環境的異常。
XLR連接器的針口分配（表1）
針線信號
1屏蔽地/0伏
2內部導體（黒）數據–
3內部導體（白）數據+
4內部導體（綠）備用數據－
速度高達每秒44次）。但缺點是被控制的設備不能將錯誤或信息反饋到控制器上，也就是說輸入單向傳輸模式。
5內部導體（紅）備用數據+
