雙色溫燈帶必須接三根線？本篇介紹二線制雙色燈帶及控制方式

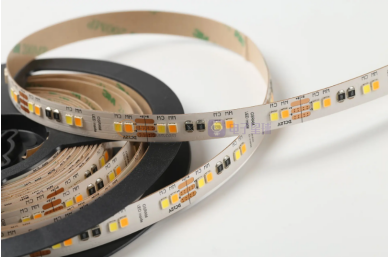

雙色溫燈帶顧名思義為兩種色溫的燈珠均勻排布在柔性基板上組成的燈帶，在家居照明、商業照明、工業照明等領域都有廣泛應用，如果我們配合前級控制電路調節流經兩種色溫燈珠電流比例，就可以混出含兩種色溫在內的任意中間色溫。舉個實際應用的例子，我們可以在冬天時將室內照明色溫切換為溫暖的暖色，在夏天時切換為清涼的冷色，在其余時間段設定為中間色，再延伸一點，如果我們將兩種白光燈珠更換為紅藍燈珠，就可以為植物生長提供照明，通過改變配比可滿足不同植物不同生長時期對光照的需求。

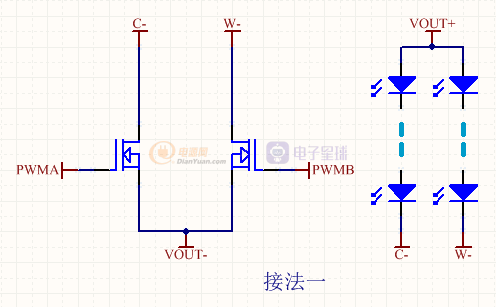

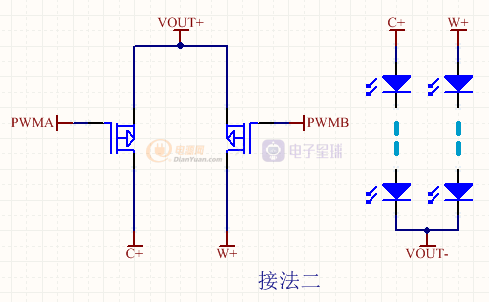

目前市面上的雙色溫燈帶多為三線制，如上圖，即一根接暖色，一根接冷色，一根接公共端。在控制方式上又可分為兩種：共陰極和共陽極，共陰極時需要使用PNP管或者PMOS作為其開關管，共陽極時則使用NPN或NMOS作為開關管，電路中還需要1對互補型PWM來驅動開關管，需要注意的是兩路PWM之前需要留有死區時間，所以兩路PWM Duty加起來接近100%但不能等于100%。
以上做法為目前各廠商都在用的成熟方案，在這里不作過多介紹，現在提出一種新的設計思路——把三線減少一根線，即改為兩線制。在我看來減少一根線有很多好處：1.前級驅動只需要放置2PIN端子或者2個焊盤就可以完成設計，節省很多空間，2.在需要引線的場合，兩根線較三根線成本更低，接線更方便，走線更簡潔，3.燈帶側也只需要放置2PIN端子或者2個焊盤就可以完成設計，PCB上回路走線可以更粗，有利于降低損耗，實現燈帶小型化設計，更容易滿足客戶做到盡量窄的需求。

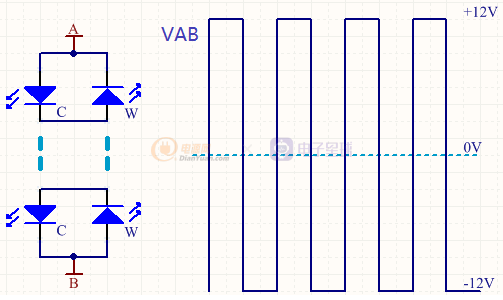

將兩種色溫的燈珠極性相反并聯連接，假如C（COOL）為冷白光燈珠，W（WARM）為暖白光燈珠，由上面原理圖可知，當A為正極B為負極時，冷白光燈珠亮，當B為正極A為負極時，暖白燈珠亮，若A、B極性以高于某個頻率翻轉變化時，類似數碼管的動態顯示，就可以實現視覺上冷暖色燈珠同時亮的效果，調節A/B高低電平的比例可實現混光后整燈色溫的變化。

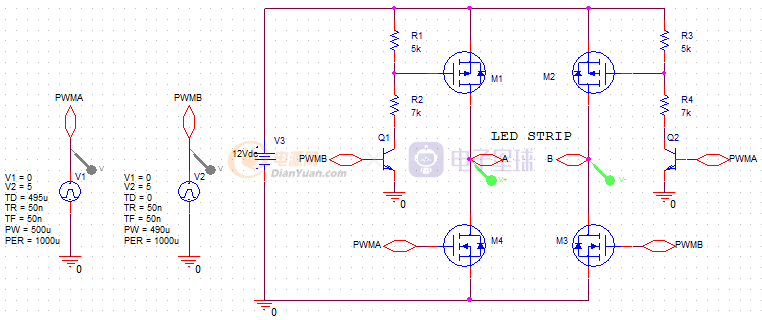

如何控制A、B兩點的電平翻轉？常用的是如下電路，主架構是由2個PMOS及2個NMOS組成，在此解釋下工作原理：PWMA與PWMB為互補的一對PWM，一般由單片機輸出，兩者之間存在死區時間防止上管與下管同時導通。1.當PWMA為高電平，PWMB為低電平時，M4導通，Q2導通，M2 Vgs電壓為-5V，M2導通，此時A為負極B為正極，2.當PWMA為低電平，PWMB為高電平時，M3導通，Q1導通，M1 Vgs電壓為-5V，M1導通，此時A為正極B為負極，上述1、2過程依次循環。
下面為仿真結果：

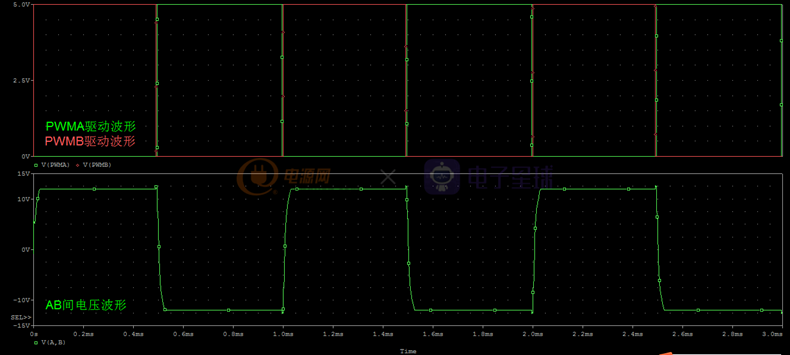

比例：PWMA Duty為50%，PWMB Duty為49%

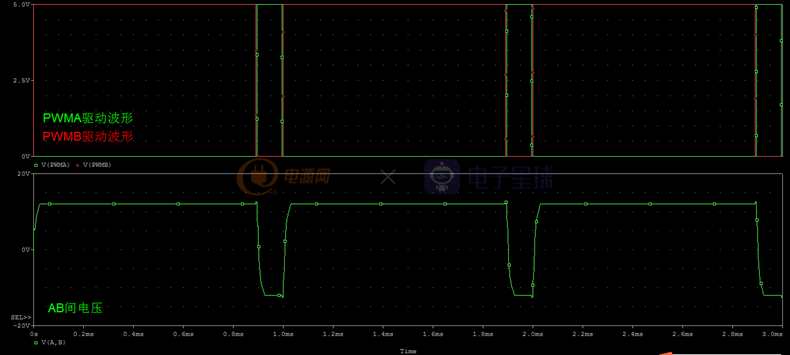

比例：PWMA Duty為10%，PWMB Duty為89%
結語：三線制雙色溫燈帶及兩線制雙色溫燈帶的原理及控制已經介紹完畢，兩者各有優劣勢，如果各方面沒有限制，使用三線制燈帶是更有優勢的，控制簡單，元器件成本低，如果受空間及接線限制比較大，可以嘗試使用兩線制做法?？傊瑑深惙桨甘馔就瑲w，具體使用場合具體分析使用哪種方案，畢竟適合自己的才是最好的。
